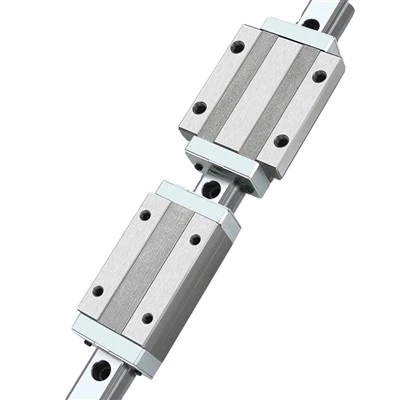

vozíky s guľôčkovými ložiskami a vodiace koľajnice sú hlavnými produktmi spoločnosti Lishui Hengyuan Bearing Manufacturing Co., Ltd., ktoré sú navrhnuté špeciálne pre vysoko-presné a vysokorýchlostné{3}}zariadenia priemyselnej automatizácie. Použitím-kvalitných materiálov z ložiskovej ocele a legovaných ocelí, presným brúsením, kalením a viacerými procesmi tesnenia, sa dosahuje lineárny pohyb s nízkym trením, vysokou tuhosťou a dlhou životnosťou. Ako zlatá kombinácia presných prevodových systémov sú koľajnice kompatibilné s CNC obrábacími strojmi, priemyselnými robotmi, zdravotníckym vybavením a 3C automatizačnými výrobnými linkami, zaisťujú plynulú a bezhlučnú prevádzku zariadenia, vysokú presnosť opakovania polohovania a pomáhajú pri dvojitom zlepšovaní efektívnosti a kvality výroby.
Najdôležitejšie produkty
Guľôčkový lineárny vodiaci posúvač, ako hlavný komponent prenosu moderného priemyslu, jeho produkty sa točia okolo výkonu jadra, ako je vysoká presnosť, vysoké zaťaženie, nízke trenie, dlhá životnosť a inteligencia.
Vysoká presnosť polohovania
Vozíky s guľôčkovými ložiskami a vodiace koľajnice využívajú dizajn so štyrmi stĺpmi s guľôčkovým obehom, s nastaviteľnými úrovňami predpätia (ľahká/stredná/ťažká) a koeficientom trenia až 0,001, čím sa dosahuje opakovaná presnosť polohovania na úrovni mikrometrov a spĺňa požiadavky presného obrábania a testovania.
Super nosnosť
Vodiaca koľajnica prešla hlbokou úpravou (HRC58-62) s dynamickým zaťažením 15 kN a statickým zaťažením presahujúcim 30 kN, vhodné pre scenáre s vysokou-pevnosťou, ako sú vysokovýkonné lisovacie zariadenia a automatizované logistické linky.
Modulárne a flexibilné prispôsobenie
Posúvač podporuje prírubové aj štvorcové inštalačné konštrukcie a vodiacu lištu možno ľubovoľne spájať na dĺžku 30 metrov, čo je kompatibilné s komplexnými mechanickými schémami a zvyšuje efektivitu inštalácie o 40 %.
Dlhodobý ochranný účinok
Posúvač sa štandardne dodáva s viac{0}}utesnenými koncovými krytmi a prachotesnými{1}}škrabkami (ochrana IP54) a povrch vodiacej koľajnice je potiahnutý tvrdým chrómom alebo čierny, aby účinne odolával prachu, oleju a vlhkému prostrediu, čím sa jeho životnosť predlžuje viac ako trojnásobne.
Informácie o parametroch produktu
Popis produktov
Naša továreň
Poskytujeme prispôsobené produktové služby
Potvrdenie požiadavky
Pripojte základné parametre, ako je zaťaženie, presnosť a pracovné podmienky; súčasne vyhodnocovať kompatibilitu procesov, náklady a dodaciu lehotu na potvrdenie racionálnosti požiadaviek.
Výroba
Vyberte materiály ako SUJ2/nehrdzavejúca oceľ a vykonajte vstupnú kontrolu; vykonávať presné brúsenie lineárnych vodiacich dráh (zaisťujúce priamosť 0,003 mm/m alebo menej), upravovať posúvače a nakoniec zostaviť a nastaviť predpätie v čistom prostredí.
Pilotná výroba a overovanie
Vyrobte 3-5 sád vzoriek v malých dávkach; dodať zákazníkom na testovanie stability a presnosti prevádzky v skutočnom zariadení; dolaďovať procesy pre problémy, ako je rušenie a drift.
Doručenie a{0}}popredajný servis
Vykonajte kontrolu kvality odberu vzoriek počas hromadnej výroby, aby ste zabezpečili konzistentnosť; dodať s vákuovým balením a priloženou správou o kontrole; poskytnúť návod na inštaláciu a 24-hodinovú reakciu na riešenie porúch
často kladené otázky
Aké kľúčové kroky by ste si mali všímať pri inštalácii guľôčkového lineárneho vodiaceho posúvača?
Inštalácia musí dodržiavať zásadu „Uchytenie vzťažného bodu → Bočné upevnenie → Symetrické upevnenie": Najprv vyčistite vodiacu lištu a montážny povrch, aby ste odstránili antikorózny{0}}olej, otrepy a nečistoty; pripevnite základný povrch vodiacej lišty tesne k povrchu zostavy obrábacieho stroja a zľahka ju pripevnite-skrutkami; použite bočné zdvíhacie zariadenie, aby základná plocha vodiacej lišty úplne zapadla na stranu lôžka stroja; nakoniec použite momentový kľúč, aby ste oba konce utiahli krížom cez skrutky. deformácia spôsobená jednostrannou silou- Poznámka: Normy krútiaceho momentu skrutiek sa líšia v závislosti od značky, preto si prečítajte návod na použitie nesprávne zarovnané skrutky nasilu, inak bude priamo ovplyvnená presnosť a životnosť.
Ako posúdiť, či je inštalácia vodiacej lišty kvalifikovaná?
Po inštalácii sú potrebné nasledujúce kontroly: Posuvník sa pohybuje bez zaseknutia a s rovnomerným odporom počas celého procesu; chyba rovnobežnosti vodiacej koľajnice zistená hladinomerom je menšia alebo rovná 0,1 mm/m; pri manuálnom posúvaní posúvača nie je počuť abnormálny hluk a po zastavení nie je žiadny zjavný pohyb. Ak sa zistí zvýšený lokálny odpor, môže to byť spôsobené zlým prispôsobením povrchu základne alebo zvyškovým cudzím materiálom a je potrebná opätovná{2}}demontáž a kontrola.
Aké sú príčiny zaseknutia posúvača alebo zhoršenia presnosti?
Bežné príčiny zahŕňajú: ① Nedostatočné mazanie vedúce k suchému treniu; ② Zlyhanie ochranných zariadení umožňujúcich vniknutie železných pilín/prachov do vodiacej koľajnice; ③ Dlhodobé-veľké zaťaženie spôsobujúce opotrebovanie koľajníc; ④ Tepelná expanzia a kontrakcia vedúca k zmenám vôle armatúry. Najprv skontrolujte tesniaci výkon ochranného krytu (šírka ôk kovového krytu musí byť < 12,5 mm), vyčistite ho a potom vykonajte test opätovného mazania -. Ak abnormality pretrvávajú, je potrebné skontrolovať rovnobežnosť vodiacich koľajníc a stav valivých telies.
Ako predĺžiť životnosť vodiacich líšt?
Okrem štandardného mazania a ochrany sa treba vyhnúť nasledujúcim:① Nárazovému zaťaženiu presahujúcemu 150 % menovitého zaťaženia;② Vysoko-štart-zastavenie bez predpätia;③ Chyba rovinnosti montážnej plochy > 0,05 mm/m. Pravidelne kontrolujte vôľu posúvača každých 100 km. Keď vôľa presiahne 0,02 mm, je potrebné vymeniť posúvač alebo vodiacu lištu.
